groep: T270S

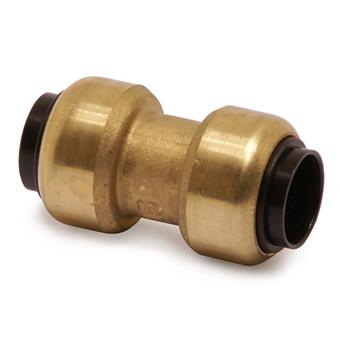

De VSH Tectite Air TD1S is een rechte overschuifkoppeling met 2 push aansluitingen. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie. Tectite Air fittingen zijn speciaal geschikt voor persluchtsystemen.
perslucht
utiliteitsbouw
geen certificaten beschikbaar
artikelnummer
afmeting
afmetingen
gewicht
verpakking
gtin
artikelnummer
afmeting
15
afmetingen
48x16x26 mm
gewicht
0,05 kg
verpakking
zak (5 st)
gtin
05022050225191
artikelnummer
afmeting
22
afmetingen
57x35x35 mm
gewicht
0,08 kg
verpakking
-
gtin
05022050379665
artikelnummer
afmeting
28
afmetingen
65x30x40 mm
gewicht
0,12 kg
verpakking
-
gtin
05022050224316
artikelnummer
size
d1
DN1
l1
z1
d2
DN2
l2
z2
kleur
messing
materialen
messing (CW602N (DZR))
afwerking
geen
vorm
recht
verbinding
insteek
afdichting
NBR (Nitrilrubber)
productgroep
fittingen (demontabel)
ETIM klasse
EC003024 Fitting met 2 aansluitingen
intrastatnummer
74122000
merk
VSH
serie
Tectite Air
type
TD1S
UNSPS
40172601
SCIP
4c4c1eca-21f2-40f0-b62b-6179e7aafd79
max. werkdruk
16 bar
min. mediumtemperatuur
-20 Ā°C
max. mediumtemperatuur
95 Ā°C
piek mediumtemperatuur
65 Ā°C
label
waarde
label
ETIM klasse
label
Materiaal aansluiting 1
waarde
Messing
label
Kwaliteitsklasse aansluiting 1
waarde
CuZn36Pb2As (CW602N)
label
Oppervlaktebescherming aansluiting 1
waarde
Onbehandeld
label
Oppervlaktebehandeling aansluiting 1
waarde
Onbehandeld
label
Materiaal aansluiting 2
waarde
Messing
label
Kwaliteitsklasse aansluiting 2
waarde
CuZn36Pb2As (CW602N)
label
Oppervlaktebescherming aansluiting 2
waarde
Onbehandeld
label
Oppervlaktebehandeling aansluiting 2
waarde
Onbehandeld
label
Vorm
waarde
Recht
label
Model
waarde
1-delig
label
Verlopend
waarde
Nee
label
Excentrisch
waarde
Nee
label
Systeemgebonden
waarde
Nee
label
Aansluiting 1
waarde
Insteek (push-fitting)
label
Aansluiting 2
waarde
Insteek (push-fitting)
label
Hoofdkleur fitting
waarde
Messing
label
Druktrap klasse flens (PN)
waarde
PN 16
label
Materiaal afdichting
waarde
NBR (Nitril Butadieen Rubber)
label
Met stootnok/-rand
waarde
Ja
label
Hoge treksterkte
waarde
Ja
label
Werkende lengte aansluiting 1
waarde
1mm
label
Werkende lengte aansluiting 1 (imperial)
waarde
0,04"
label
Werkende lengte aansluiting 2
waarde
1mm
label
Werkende lengte aansluiting 2 (imperial)
waarde
0,04"
label
Mediumtemperatuur (continu)
waarde
20Ā°C - 65Ā°C
label
Mediumtemperatuur (continu) (imperial)
waarde
68Ā°F - 149Ā°F
label
Max. werkdruk bij 20Ā°C
waarde
16bar
label
Max. werkdruk bij 20Ā°C (imperial)
waarde
232,06psi
label
Met thermische isolatie
waarde
Nee
label
Met pakkingen
waarde
Nee
label
Afgedopt
waarde
Nee
label
Met aansluitingsindicator
waarde
Nee
label
Met aftapper
waarde
Nee
label
Met ontluchter
waarde
Nee
label
FM keur
waarde
Nee
label
LPCB keur
waarde
Nee
label
ULC keur
waarde
Nee
label
UL-keur
waarde
Nee
label
DIN-CERTCO certificaat
waarde
Nee
label
VdS keur
waarde
Nee
label
Met TUV goedkeuring
waarde
Nee
label
DVGW-keur voor gas
waarde
Nee
label
DVGW-keur voor water
waarde
Nee
label
Gecertificeerd volgens NF 545
waarde
Nee
label
KIWA-keur
waarde
Nee
label
Gastec QA
waarde
Nee
label
KOMO-keur
waarde
Nee
label
Gastec QA - KE 214 (H2)
waarde
Nee
label
Type goedkeuring volgens BBR / EKS
waarde
Nee
artikelnummer
CO2-footprint (A-C) embodied carbon
gegevensbron
4752321
4752330
4752242
4752264
4752275
4752308
