groep: T270G

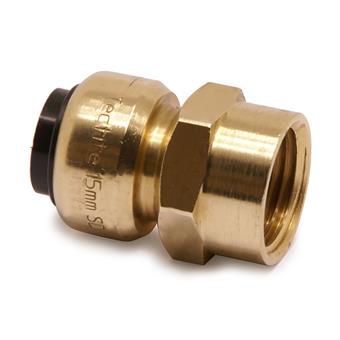

De VSH Tectite Air TD2 is een rechte overgangskoppeling met een push-fit en een parallel binnendraadeinde. Door gebruik te maken van VSH Tectite Air maakt u gebruik van steekfittingen van wereldklasse met unieke technologie en profiteert u van een snelle installatie. VSH Tectite Air zijn speciaal aangepaste fittingen voor gebruik op persluchtsystemen.
perslucht
utiliteitsbouw
geen certificaten beschikbaar
artikelnummer
afmeting
afmetingen
gewicht
verpakking
gtin
artikelnummer
afmeting
15xG1/2"
afmetingen
40x25x25 mm
gewicht
0,05 kg
verpakking
-
gtin
05022050293176
artikelnummer
afmeting
18xG1/2"
afmetingen
40x30x30 mm
gewicht
0,05 kg
verpakking
-
gtin
05022050293251
artikelnummer
afmeting
18xG3/4"
afmetingen
45x35x35 mm
gewicht
0,08 kg
verpakking
-
gtin
05022050379696
artikelnummer
afmeting
22xG1/2"
afmetingen
45x32x32 mm
gewicht
0,07 kg
verpakking
-
gtin
05022050379726
artikelnummer
afmeting
22xG3/4"
afmetingen
48x38x38 mm
gewicht
0,09 kg
verpakking
-
gtin
05022050198044
artikelnummer
afmeting
28xG1"
afmetingen
54x38x42 mm
gewicht
0,13 kg
verpakking
-
gtin
05022050293336
artikelnummer
size
d1
DN1
l1
z1
DN2
l2
z2
slw2
artikelnummer
td270g1512size
15xG1/2"
d1
15,0
DN1
DN15
l1
25
z1
1
DN2
1/2" (DN15)
l2
16
z2
3
slw2
25
artikelnummer
td270g1812size
18xG1/2"
d1
18,0
DN1
DN15
l1
25
z1
1
DN2
1/2" (DN15)
l2
16
z2
3
slw2
25
artikelnummer
td270g1834size
18xG3/4"
d1
18,0
DN1
DN15
l1
25
z1
1
DN2
3/4" (DN20)
l2
19
z2
4
slw2
32
artikelnummer
td270g2212size
22xG1/2"
d1
22,0
DN1
DN20
l1
30
z1
1
DN2
1/2" (DN15)
l2
16
z2
3
slw2
26
artikelnummer
td270g2234size
22xG3/4"
d1
22,0
DN1
DN20
l1
30
z1
1
DN2
3/4" (DN20)
l2
18
z2
3
slw2
31
kleur
messing
materialen
messing (CW602N (DZR))
afwerking
geen
vorm
recht, verloop
verbinding
insteek, G - binnendraad gas cilindrisch (BSPP)
afdichting
NBR (Nitrilrubber)
productgroep
fittingen (demontabel)
ETIM klasse
EC003024 Fitting met 2 aansluitingen
intrastatnummer
74122000
merk
VSH
serie
Tectite Air
type
TD2
UNSPS
40171701
SCIP
4c4c1eca-21f2-40f0-b62b-6179e7aafd79
max. werkdruk
16 bar
min. mediumtemperatuur
-20 °C
max. mediumtemperatuur
95 °C
piek mediumtemperatuur
65 °C
label
waarde
label
ETIM klasse
label
Materiaal aansluiting 1
waarde
Messing
label
Kwaliteitsklasse aansluiting 1
waarde
CuZn36Pb2As (CW602N)
label
Oppervlaktebescherming aansluiting 1
waarde
Onbehandeld
label
Oppervlaktebehandeling aansluiting 1
waarde
Onbehandeld
label
Materiaal aansluiting 2
waarde
Messing
label
Kwaliteitsklasse aansluiting 2
waarde
CuZn36Pb2As (CW602N)
label
Oppervlaktebescherming aansluiting 2
waarde
Onbehandeld
label
Oppervlaktebehandeling aansluiting 2
waarde
Onbehandeld
label
Vorm
waarde
Recht
label
Model
waarde
1-delig
label
Verlopend
waarde
Ja
label
Excentrisch
waarde
Nee
label
Systeemgebonden
waarde
Nee
label
Aansluiting 1
waarde
Insteek (push-fitting)
label
Aansluiting 2
waarde
Binnendraad cilindrisch BSPP-G (ISO 228-1)
label
Hoofdkleur fitting
waarde
Messing
label
Druktrap klasse flens (PN)
waarde
PN 16
label
Materiaal afdichting
waarde
NBR (Nitril Butadieen Rubber)
label
Met stootnok/-rand
waarde
Ja
label
Hoge treksterkte
waarde
Ja
label
Werkende lengte aansluiting 1
waarde
1mm
label
Werkende lengte aansluiting 1 (imperial)
waarde
0,04"
label
Mediumtemperatuur (continu)
waarde
20°C - 65°C
label
Mediumtemperatuur (continu) (imperial)
waarde
68°F - 149°F
label
Max. werkdruk bij 20°C
waarde
16bar
label
Max. werkdruk bij 20°C (imperial)
waarde
232,06psi
label
Met thermische isolatie
waarde
Nee
label
Met pakkingen
waarde
Nee
label
Afgedopt
waarde
Nee
label
Met aansluitingsindicator
waarde
Nee
label
Met aftapper
waarde
Nee
label
Met ontluchter
waarde
Nee
label
FM keur
waarde
Nee
label
LPCB keur
waarde
Nee
label
ULC keur
waarde
Nee
label
UL-keur
waarde
Nee
label
DIN-CERTCO certificaat
waarde
Nee
label
VdS keur
waarde
Nee
label
Met TUV goedkeuring
waarde
Nee
label
DVGW-keur voor gas
waarde
Nee
label
DVGW-keur voor water
waarde
Nee
label
Gecertificeerd volgens NF 545
waarde
Nee
label
KIWA-keur
waarde
Nee
label
Gastec QA
waarde
Nee
label
KOMO-keur
waarde
Nee
label
Gastec QA - KE 214 (H2)
waarde
Nee
label
Type goedkeuring volgens BBR / EKS
waarde
Nee
artikelnummer
CO2-footprint (A-C) embodied carbon
gegevensbron
4752242
4752319
4752321
4752330
4752308
4752253
4752264
4752275
