VSH Tectite Classic kniekoppeling 45° (2 x push)

groep: T21

De VSH Tectite Classic T21 is een 45° kniekoppeling met 2 push aansluitingen. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.

  • demontabel
  • perfecte montage in kleine en moeilijk bereikbare ruimtes
  • snelle montage zonder gebruik van gereedschap
  • voorzien van alle relevante keuren
read more
read less
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

drinkwater

drinkwater

verwarming

verwarming

segmenten

woningbouw

woningbouw

utiliteitsbouw

utiliteitsbouw

certificaten

Kitemark

Kitemark

CSN

CSN

DVGW Wasser

DVGW Wasser

EMI

EMI

ETA

ETA

KIWA

KIWA

ÖVGW Wasser

ÖVGW Wasser

RISE

RISE

SINTEF

SINTEF

ÜA

ÜA

WRAS

WRAS

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

hoek

artikelnummer

4753091

size

15

d1

15,0

DN1

DN15

l1

29

z1

5

d2

15,0

DN2

DN15

l2

29

z2

5

hoek

45

artikelnummer

4753100

size

18

d1

18,0

DN1

DN15

l1

34

z1

5

d2

18,0

DN2

DN15

l2

29

z2

5

hoek

45

artikelnummer

4753111

size

22

d1

22,0

DN1

DN20

l1

35

z1

6

d2

22,0

DN2

DN20

l2

35

z2

6

hoek

45

artikelnummer

4753122

size

28

d1

28,0

DN1

DN25

l1

40

z1

8

d2

28,0

DN2

DN25

l2

40

z2

8

hoek

45

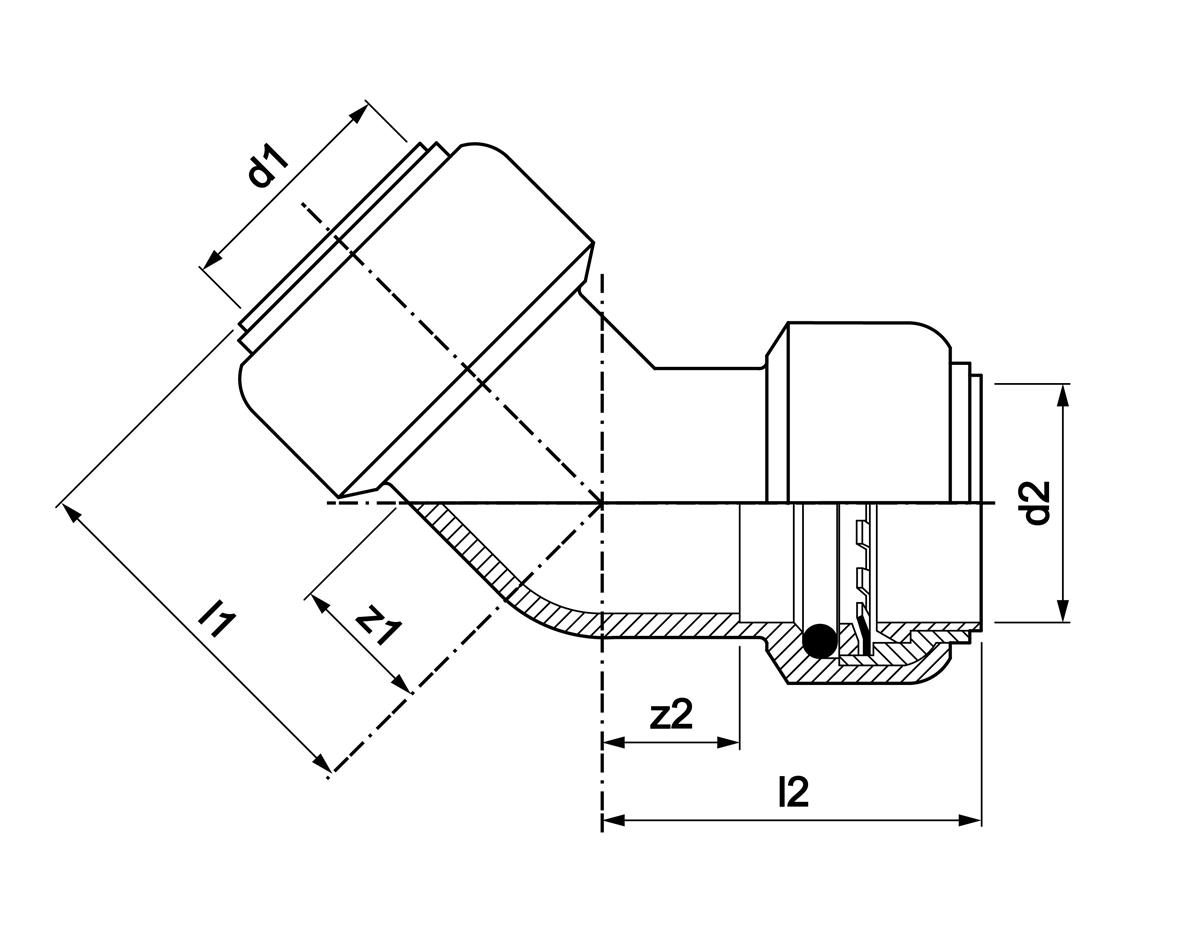

technical drawing for product

karakteristieken

kleur

messing

materialen

messing (CW511L (loodvrij), CW626N (DZR))

afwerking

geen

producent

Aalberts integrated piping systems Ltd (Pegler)

vorm

knie (45º)

verbinding

insteek

afdichting

EPDM

algemeen

productgroep

fittingen (demontabel)

ETIM klasse

EC003024 Fitting met 2 aansluitingen

intrastatnummer

74122000

merk

VSH

serie

Tectite Classic

type

T21

UNSPS

40172801

SCIP

054b35f0-c9aa-49ba-ba74-e8b35a8de72e

label

waarde

label

Materiaal aansluiting 1

waarde

Messing

label

Oppervlaktebescherming aansluiting 1

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 1

waarde

Onbehandeld

label

Materiaal aansluiting 2

waarde

Messing

label

Oppervlaktebescherming aansluiting 2

waarde

Onbehandeld

label

Oppervlaktebehandeling aansluiting 2

waarde

Onbehandeld

label

Vorm

waarde

Bocht

label

Model

waarde

1-delig

label

Bochthoek

waarde

45°

label

Verlopend

waarde

Nee

label

Excentrisch

waarde

Nee

label

Systeemgebonden

waarde

Nee

label

Aansluiting 1

waarde

Insteek (push-fitting)

label

Aansluiting 2

waarde

Insteek (push-fitting)

label

Hoofdkleur fitting

waarde

Messing

label

Druktrap klasse flens (PN)

waarde

PN 16

label

Materiaal afdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Met stootnok/-rand

waarde

Ja

label

Hoge treksterkte

waarde

Ja

label

Mediumtemperatuur (continu)

waarde

-24°C - 95°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-11,2°F - 203°F

label

Max. werkdruk bij 20°C

waarde

16bar

label

Max. werkdruk bij 20°C (imperial)

waarde

232,06psi

label

Met thermische isolatie

waarde

Nee

label

Met pakkingen

waarde

Nee

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Nee

label

Met aftapper

waarde

Nee

label

Met ontluchter

waarde

Nee

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

DIN-CERTCO certificaat

waarde

Nee

label

VdS keur

waarde

Nee

label

Met TUV goedkeuring

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

KIWA-keur

waarde

Ja

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee

label

Type goedkeuring volgens BBR / EKS

waarde

Nee
