group: T1S
De VSH Tectite Classic T1S is een overschuifkoppeling met 2 push aansluitingen. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.
drinkwater
verwarming
gebouwinstallaties
ACS
Kitemark
DVGW Wasser
ETA
QB (CSTBat)
RISE
SINTEF
STF
ÜA
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 4751890 | 12 | 0,04 kg | 49x24x24 mm | zak (10 st) | 05022050502384 |
| 4751672 | 14 | 0,05 kg | 50x25x25 mm | zak (10 st) | 05022050451392 |
| 4751901 | 15 | 0,05 kg | 50x25x25 mm | zak (10 st) | 05022050502391 |
| 4751912 | 18 | 0,05 kg | 50x30x30 mm | zak (5 st) | 05022050502407 |
| 4751923 | 22 | 0,08 kg | 57x35x35 mm | zak (5 st) | 05022050502414 |
| 4751934 | 28 | 0,12 kg | 65x45x45 mm | zak (5 st) | 05022050502421 |

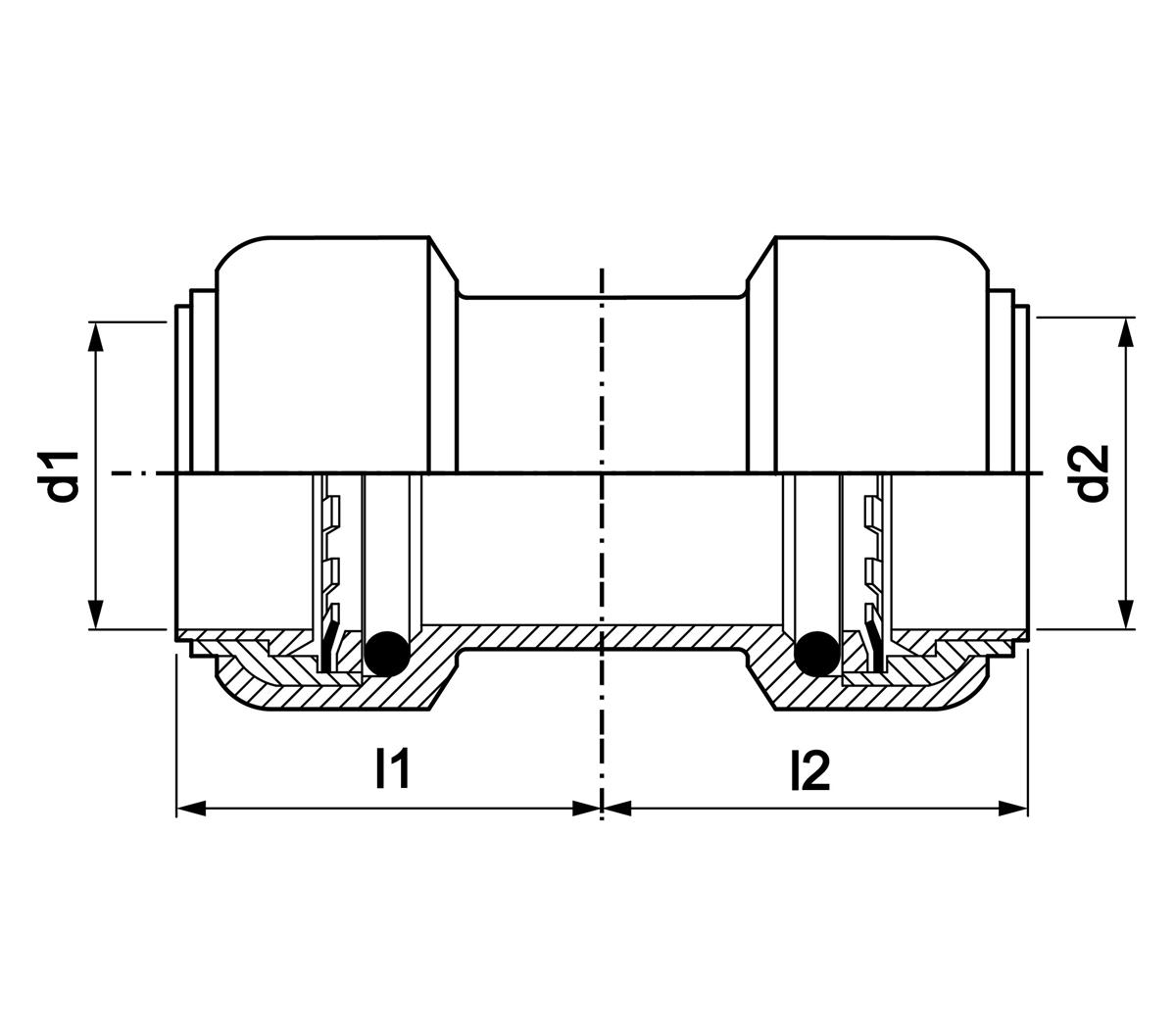

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 4751890 | 12 | 12,0 | DN10 | 25 | 24 | 12,0 | DN10 | 25 | 24 |
| 4751672 | 14 | 14,0 | DN15 | 25 | 24 | 14,0 | DN15 | 25 | 24 |
| 4751901 | 15 | 15,0 | DN15 | 25 | 24 | 15,0 | DN15 | 25 | 24 |
| 4751912 | 18 | 18,0 | DN15 | 25 | 24 | 18,0 | DN15 | 25 | 24 |
| 4751923 | 22 | 22,0 | DN20 | 30 | 29 | 22,0 | DN20 | 30 | 29 |
| 4751934 | 28 | 28,0 | DN25 | 33 | 32 | 28,0 | DN25 | 33 | 32 |
| kleur | messing |
|---|---|
| materialen | messing (CW511L (loodvrij), CW602N (DZR)) |
| afwerking | geen |
| producent | Pegler Yorkshire |
| vorm | recht |
| verbinding | insteek |
| afdichting | EPDM |
| productgroep | fittingen (demontabel) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | Tectite Classic |
| type | T1S |
| UNSPS | 40172501 |
20807_ETA_Tectite_Classic_10-28mm_PEX certificaten |
download | |
56700468_SP_SITAC_2018 certificaten |
download | |
ETA_classic_and_sprint_VA_1.22_19348 certificaten |
download | |
Pegler_BSI_All_Fittings_KM_15121 certificaten |
download | |
 T1S afbeelding |
png | download |
VSH Tectite Classic & Pro WRAS certificaten |
download | |
VSH Tectite Classic SDS data sheet |
download | |
VSH Tectite Classic SINTEF certificaten |
download | |
VSH Tectite Classic STF certificaten |
download | |
VSH Tectite Classic and Pro DVGW certificaten |
download | |
VSH Tectite Classic and Pro ÜA certificaten |
download | |
VSH_Tectite_CSTB certificaten |
download | |
VSH_Tectite_Classic_Pro_OVGW certificaten |
download | |
 Diagram diagram |
jpg | download |
VSH Tectite installation instructions NL installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Messing |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Recht |
| Uitvoering | 1-delig |
| Verlopend | Nee |
| Excentrisch | Nee |
| Systeemgebonden | Nee |
| Aansluiting 1 | Insteek (push-fitting) |
| Aansluiting 2 | Insteek (push-fitting) |
| Hoofdkleur fitting | Messing |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -24°C - 95°C |
| Mediumtemperatuur (continu) (imperial) | -11,2°F - 203°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Ja |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Gastec QA - KE 214 (H2) | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
4752297 | VSH Tectite demontagering 12 |
 |
4752231 | VSH Tectite demontagevork 12 |
 |
4752407 | VSH Tectite insteekdieptebepaler 10-28 |
 |
4753221 | VSH Tectite Classic PEX-PB insert 12 |
|
4752242 | VSH Tectite demontagevork 15 |
|
4752308 | VSH Tectite demontagering 15 |
|
4752319 | VSH Tectite demontagering 18 |
|
4752253 | VSH Tectite demontagevork 18 |
|
4752321 | VSH Tectite demontagering 22 |
|
4752264 | VSH Tectite demontagevork 22 |
|
4752330 | VSH Tectite demontagering 28 |
|
4752275 | VSH Tectite demontagevork 28 |
|
4752299 | VSH Tectite demontagering 14 |
|
4752233 | VSH Tectite demontagevork 14 |
