T13

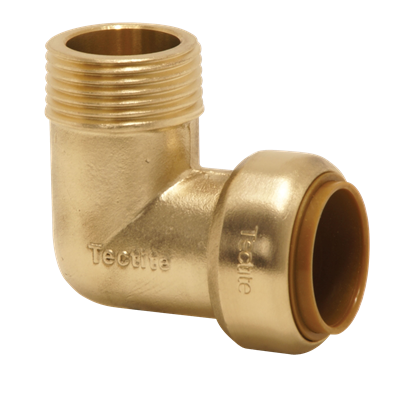

De VSH Tectite Classic T13 is een 90° kniekoppeling met een push- en een buitendraad aansluiting. VSH Tectite biedt een kwalitatief hoogwaardige range aan insteekfittingen (push-fit). Door VSH Tectite te gebruiken bent u verzekerd van een professionele en betrouwbare installatie.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 4750405 | 12xR1/2" | 0,06 kg | 45x25x40 mm | zak (10 st) | 05022050012029 |
| 4750407 | 14xR1/2" | 0,07 kg | 40x25x40 mm | zak (10 st) | 05022050197177 |
| 4750438 | 15xR1/2" | 0,06 kg | 40x25x40 mm | zak (10 st) | 05022050383198 |
| 4750451 | 18xR1/2" | 0,06 kg | 43x28x43 mm | zak (5 st) | 05022050012067 |
| 4750460 | 18xR3/4" | 0,09 kg | 48x26x48 mm | zak (5 st) | 05022050012074 |
| 4750471 | 22xR3/4" | 0,11 kg | 55x33x50 mm | zak (5 st) | 05022050012081 |
| 4750482 | 28xR1" | 0,2 kg | 65x40x65 mm | zak (5 st) | 05022050383464 |

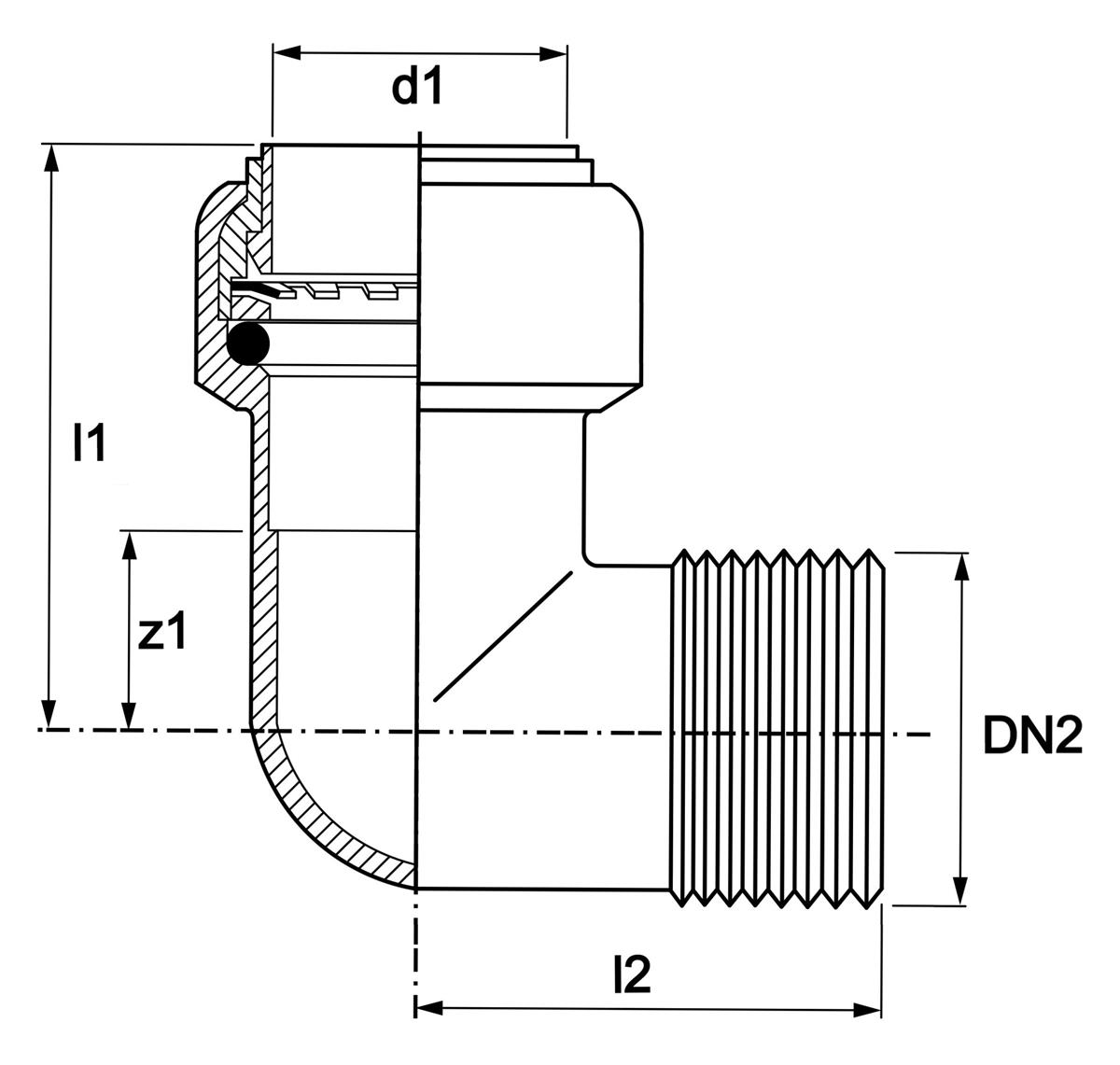

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | DN2 | l2 | hoek |
|---|---|---|---|---|---|---|---|---|
| 4750405 | 12xR1/2" | 12,0 | DN10 | 33 | 12 | 1/2" (DN15) | 29 | 90 |
| 4750407 | 14xR1/2" | 14,0 | DN15 | 33 | 15 | 1/2" (DN15) | 29 | 90 |
| 4750438 | 15xR1/2" | 15,0 | DN15 | 33 | 14 | 1/2" (DN15) | 29 | 90 |
| 4750451 | 18xR1/2" | 18,0 | DN15 | 33 | 14 | 1/2" (DN15) | 29 | 90 |
| 4750460 | 18xR3/4" | 18,0 | DN15 | 34 | 16 | 3/4" (DN20) | 36 | 90 |
| 4750471 | 22xR3/4" | 22,0 | DN20 | 41 | 20 | 3/4" (DN20) | 34 | 90 |
| 4750482 | 28xR1" | 28,0 | DN25 | 49 | 26 | 1" (DN25) | 42 | 90 |
| kleur | messing |
|---|---|
| materialen | messing (CW511L (loodvrij), CW602N (DZR), CW617N, CW626N (DZR)) |
| afwerking | geen |
| producent | Pegler Yorkshire |
| vorm | knie, verloop (90º) |
| verbinding | insteek, R - buitendraad gas conisch (BSPT) |
| afdichting | EPDM |
| productgroep | fittingen (demontabel) |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | Tectite Classic |
| type | T13 |
| UNSPS | 40172801 |
| SCIP | 054b35f0-c9aa-49ba-ba74-e8b35a8de72e |
20807_ETA_Tectite_Classic_10-28mm_PEX certificaten |
download | |
56700468_SP_SITAC_2018 certificaten |
download | |
ETA_classic_and_sprint_VA_1.22_19348 certificaten |
download | |
Pegler_BSI_All_Fittings_KM_15121 certificaten |
download | |
 T13 afbeelding |
png | download |
Tectite Push KIWA certificaten |
download | |
VSH Tectite ACS certificaten |
download | |
VSH Tectite Classic & Pro WRAS certificaten |
download | |
VSH Tectite Classic SDS data sheet |
download | |
VSH Tectite Classic SINTEF certificaten |
download | |
VSH Tectite Classic STF certificaten |
download | |
VSH Tectite Classic and Pro DVGW certificaten |
download | |
VSH Tectite Classic and Pro ÜA certificaten |
download | |
VSH_Tectite_Classic_Pro_OVGW certificaten |
download | |
 Diagram diagram |
jpg | download |
VSH Tectite installation instructions NL installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Messing |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 90° |
| Verlopend | Ja |
| Excentrisch | Nee |
| Systeemgebonden | Nee |
| Aansluiting 1 | Insteek (push-fitting) |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Messing |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -24°C - 95°C |
| Mediumtemperatuur (continu) (imperial) | -11,2°F - 203°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met thermische isolatie | Nee |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| DIN-CERTCO certificaat | Nee |
| VdS keur | Nee |
| Met TUV goedkeuring | Nee |
| DVGW-keur voor gas | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Ja |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| Type goedkeuring volgens BBR / EKS | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
4752297 | VSH Tectite demontagering 12 |
 |
4752231 | VSH Tectite demontagevork 12 |
 |
4752407 | VSH Tectite insteekdieptebepaler 10-28 |
 |
4753221 | VSH Tectite Classic PEX-PB insert 12 |
|
4752308 | VSH Tectite demontagering 15 |
|
4752242 | VSH Tectite demontagevork 15 |
|
4752319 | VSH Tectite demontagering 18 |
|
4752253 | VSH Tectite demontagevork 18 |
|
4752321 | VSH Tectite demontagering 22 |
|
4752264 | VSH Tectite demontagevork 22 |
|
4752330 | VSH Tectite demontagering 28 |
|
4752275 | VSH Tectite demontagevork 28 |
|
4752299 | VSH Tectite demontagering 14 |
|
4752233 | VSH Tectite demontagevork 14 |
