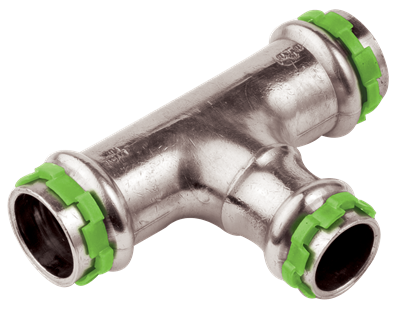

VSH SudoPress Koper verchroomd T-stuk verloop (3 x press)

groep: SPC5130RV

De VSH SudoPress SPC5130RV is een verchroomd verloop T-stuk met 3 pers aansluitingen. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.

  • dubbele veiligheid door Visu-Control® en Leak Before Pressed-functie
  • voorzien van alle relevante keuren
  • duidelijke herkenning van materiaal en afmeting
read more
read less
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

verwarming

verwarming

koeling

koeling

perslucht

perslucht

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

certificaten

RISE

RISE

WRAS

WRAS

artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

artikelnummer

6676142

size

12x15x12

d1

12,0

DN1

DN10

l1

37

z1

19

d2

15,0

DN2

DN12

l2

38

z2

16

d3

12,0

DN3

DN10

l3

37

z3

19

artikelnummer

6676153

size

15x12x12

d1

15,0

DN1

DN12

l1

38

z1

16

d2

12,0

DN2

DN10

l2

37

z2

19

d3

12,0

DN3

DN10

l3

37

z3

19

artikelnummer

6676164

size

15x12x15

d1

15,0

DN1

DN12

l1

38

z1

16

d2

12,0

DN2

DN10

l2

37

z2

19

d3

15,0

DN3

DN12

l3

38

z3

16

artikelnummer

6676175

size

15x15x12

d1

15,0

DN1

DN12

l1

38

z1

16

d2

15,0

DN2

DN12

l2

38

z2

16

d3

12,0

DN3

DN10

l3

37

z3

19

technical drawing for product

karakteristieken

kleur

chroom

materialen

koper (CW024A (UNS C12200))

afwerking

verchroomd

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

T-stuk, verloop (90º)

verbinding

press (V), Press (V)

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC003025 Fitting met 3 aansluitingen

intrastatnummer

74122000

merk

VSH

serie

SudoPress Koper verchroomd

type

SPC5130RV

UNSPS

40174607

label

waarde

label

Materiaal aansluiting 1

waarde

Koper

label

Kwaliteitsklasse aansluiting 1

waarde

Cu-DHP (CW024A)

label

Oppervlaktebescherming aansluiting 1

waarde

Verchroomd

label

Materiaal aansluiting 2

waarde

Koper

label

Oppervlaktebescherming aansluiting 2

waarde

Verchroomd

label

Materiaal aansluiting 3

waarde

Koper

label

Kwaliteitsklasse aansluiting 3

waarde

Cu-DHP (CW024A)

label

Oppervlaktebescherming aansluiting 3

waarde

Verchroomd

label

Model

waarde

T-stuk

label

Hoek

waarde

90°

label

Verlopend

waarde

Ja

label

Meerdelig

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Wanddikte aansluiting 1

waarde

1,35mm

label

Aansluiting 1

waarde

Persmof

label

Contourcode aansluiting 1

waarde

V

label

Wanddikte aansluiting 2

waarde

1,35mm

label

Aansluiting 2

waarde

Persmof

label

Contourcode aansluiting 2

waarde

V

label

Wanddikte aansluiting 3

waarde

1,35mm

label

Aansluiting 3

waarde

Persmof

label

Contourcode aansluiting 3

waarde

V

label

Druktrap klasse flens

waarde

PN 16

label

Materiaal afdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Hoofdkleur fitting

waarde

Chroom

label

Hoge treksterkte

waarde

Ja

label

Max. werkdruk bij 20°C

waarde

16bar

label

Max. werkdruk bij 20°C (imperial)

waarde

232,06psi

label

Mediumtemperatuur (continu)

waarde

-20°C - 110°C

label

Mediumtemperatuur (continu) (imperial)

waarde

-4°F - 230°F

label

Met pakkingen

waarde

Nee

label

Met aftapper

waarde

Nee

label

Met ontluchter

waarde

Nee

label

Met stootnok/-rand

waarde

Ja

label

Afgedopt

waarde

Nee

label

Met aansluitingsindicator

waarde

Ja

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Nee

label

Gastec QA - KE 214 (H2)

waarde

Nee
