SP8098GV
De VSH SudoPress SP8098GV is een 90° kniekoppeling met een pers en een buitendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6563084 | 15xR3/8 | 0,06 kg | 54x33x23 mm | zak (10 st) | 08711985331370 |
| 6563095 | 15xR1/2 | 0,1 kg | 54x39x23 mm | zak (10 st) | 08711985331387 |
| 6563106 | 18xR1/2 | 0,1 kg | 55x41x26 mm | zak (10 st) | 08711985331394 |
| 6563117 | 22xR3/4 | 0,18 kg | 61x48x31 mm | zak (10 st) | 08711985331400 |
| kleur | zilver |
|---|---|
| materialen | staal (St 34.2 (1.0034)) |
| afwerking | verzinkt |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | knie, verloop (90º) |
| verbinding | press (V), R - buitendraad gas conisch (BSPT) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 73079980 |
| merk | VSH |
| serie | SudoPress Staalverzinkt |
| type | SP8098GV |
| UNSPS | 40172802 |
| SCIP | fc8a7776-129f-4bcf-803a-cdca5d6c21c6 |
EPD-VSH-SudoPress-Carbon Environmental Product Declaration |
download | |
SDS-VSH_SudoPress_Carbon data sheet |
download | |
 SP8098GV afbeelding |
jpg | download |
VSH SudoPress Carbon CSTB certificaten |
download | |
VSH SudoPress Carbon RISE certificaten |
download | |
VSH_SudoPress_Carbon-SPF certificaten |
download | |

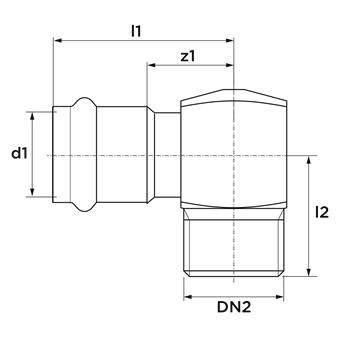

 Diagram diagram |
png | download |
VSH SudoPress instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Staal |
| Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
| Materiaal aansluiting 2 | Staal |
| Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) |
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 90° |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | V |
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Grijs |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 110°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 230°F |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Ja |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6558519 | VSH SudoPress O-ring FPM LBP 15 |
 |
6569816 | VSH SudoPress O-ring EPDM LBP 15 |
 |
6211898 | Ontbramer voor staalverzinkt en RVS buis 12-54 |
 |
6340708 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2 handbundel |
|
6204682 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 15x1,2 |
 |
6209931 | VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m) handbundel |
|
6206277 | VSH SudoXPress Staalverzinkt buis 15x1,2 (l=3m) |
|
6205155 | VSH SudoXPress Staalverzinkt buis 15x1,2 (l=6m) |
 |
6580013 | Novopress bek PB1 V15 |
 |
6580079 | Novopress bek PB2 V15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 |
|
6340719 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2 handbundel |
|
6204693 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 18x1,2 |
|
6205166 | VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m) |
|
6206288 | VSH SudoXPress Staalverzinkt buis 18x1,2 (l=3m) |
|
6209940 | VSH SudoXPress Staalverzinkt buis 18x1,2 (l=6m) handbundel |
|
6580024 | Novopress bek PB1 V18 |
|
6580081 | Novopress bek PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 |
|
6340721 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5 handbundel |
|
6204704 | VSH SudoXPress Staalverzinkt buis met PP-ommanteling 22x1,5 |
|
6205177 | VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m) |
|
6206299 | VSH SudoXPress Staalverzinkt buis 22x1,5 (l=3m) |
|
6209951 | VSH SudoXPress Staalverzinkt buis 22x1,5 (l=6m) handbundel |
|
6580035 | Novopress bek PB1 V22 |
|
6580090 | Novopress bek PB2 V22 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6569816 | VSH SudoPress O-ring EPDM LBP 15 | 1 |
|
6569827 | VSH SudoPress O-ring EPDM LBP 18 | 1 |
|
6569838 | VSH SudoPress O-ring EPDM LBP 22 | 1 |
