SP6130GVM
De VSH SudoPress SP6130GVM is een T-stuk met 2 pers aansluitingen en een binnendraad aansluiting. Door VSH SudoPress te gebruiken in uw leidinginstallatie kunt u deze op een snelle, gemakkelijke en schone manier installeren. VSH SudoPress levert een leidingsysteem dat in de meest uiteenlopende situaties kan worden gebruikt.
toepassingen
segmenten
certificaten
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 6552656 | 76,1xRp3/4"x76,1 | 1,02 kg | 232x115x94 mm | zak (2 st) | 08711985324082 |
| 6552689 | 76,1xRp2x76,1 | 1,46 kg | 232x128x94 mm | zak (2 st) | 08711985324112 |
| 6552667 | 88,9xRp3/4x88,9 | 1,37 kg | 262x142x109 mm | zak (2 st) | 08711985324099 |
| 6552691 | 88,9xRp2x88,9 | 1,55 kg | 262x143x109 mm | zak (2 st) | 08711985324129 |
| 6552678 | 108xRp3/4x108 | 1,22 kg | 312x152x133 mm | zak (2 st) | 08711985324105 |
| 6552700 | 108xRp2x108 | 2,12 kg | 312x164x133 mm | zak (2 st) | 08711985324136 |

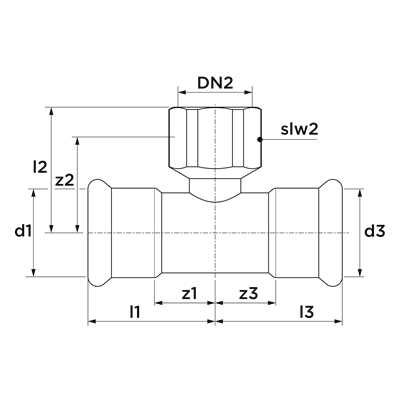

| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6552656 | 76,1xRp3/4"x76,1 | 76,1 | DN65 | 116 | 61 | 26,9 | 3/4" (DN20) | 68 | 55 | 30 | 76,1 | DN65 | 116 | 61 |
| 6552689 | 76,1xRp2x76,1 | 76,1 | DN65 | 116 | 61 | 60,3 | 2" (DN50) | 81 | 59 | 65 | 76,1 | DN65 | 116 | 61 |
| 6552667 | 88,9xRp3/4x88,9 | 88,9 | DN80 | 131 | 68 | 26,9 | 3/4" (DN20) | 87 | 74 | 30 | 88,9 | DN80 | 131 | 68 |
| 6552691 | 88,9xRp2x88,9 | 88,9 | DN80 | 131 | 68 | 60,3 | 2" (DN50) | 88 | 66 | 65 | 88,9 | DN80 | 131 | 68 |
| 6552678 | 108xRp3/4x108 | 108,0 | DN100 | 156 | 79 | 26,9 | 3/4" (DN20) | 86 | 73 | 30 | 108,0 | DN100 | 156 | 79 |
| 6552700 | 108xRp2x108 | 108,0 | DN100 | 156 | 79 | 60,3 | 2" (DN50) | 98 | 76 | 65 | 108,0 | DN100 | 156 | 79 |
| kleur | zilver |
|---|---|
| materialen | roestvaststaal (RVS 316 L (1.4404)) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | T-stuk, verloop (90º) |
| verbinding | press (M), Rp - binnendraad cilindrisch (BSPT), Press (M) |
| afdichting | EPDM |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| intrastatnummer | 73072910 |
| merk | VSH |
| serie | SudoPress RVS |
| type | SP6130GVM |
| UNSPS | 40174607 |
EPD-VSH-SudoPress-Stainless Environmental Product Declaration |
download | |

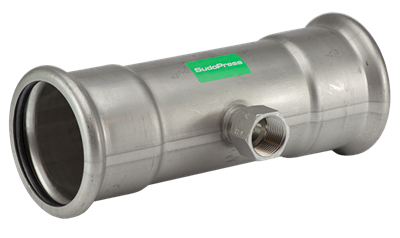

 SP6130GVM afbeelding |
png | download |
VSH SudoPress stainless_SVGW_Water certificaten |
download | |

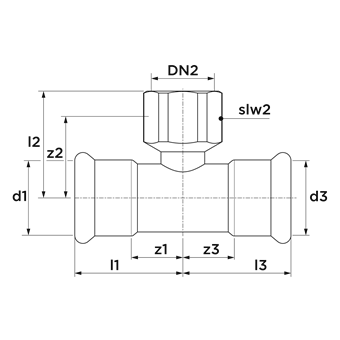

 Diagram diagram |
png | download |
VSH SudoPress stainless SVGW Water (FR) certificaten |
download | |
Installation instructions installatie- & onderhoudsdocument |
download |
| label | waarde |
|---|---|
| ETIM klasse | EC003025 Fitting met 3 aansluitingen |
| Materiaal aansluiting 1 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 1 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 2 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Materiaal aansluiting 3 | Roestvaststaal (RVS) |
| Kwaliteitsklasse aansluiting 3 | RVS 316 L (1.4404) |
| Oppervlaktebescherming aansluiting 3 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 3 | Geen (onbehandeld) |
| Uitvoering | T-stuk |
| Hoek | 90° |
| Verlopend | Ja |
| Meerdelig | Nee |
| Systeemgebonden | Ja |
| Wanddikte aansluiting 1 | 2mm |
| Aansluiting 1 | Persmof |
| Contourcode aansluiting 1 | M |
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Wanddikte aansluiting 3 | 2mm |
| Aansluiting 3 | Persmof |
| Contourcode aansluiting 3 | M |
| Druktrap klasse flens | PN 16 |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Grijs |
| Hoge treksterkte | Ja |
| Max. werkdruk bij 20°C | 16bar |
| Max. werkdruk bij 20°C (imperial) | 232,06psi |
| Mediumtemperatuur (continu) | -35°C - 135°C |
| Mediumtemperatuur (continu) (imperial) | -31°F - 275°F |
| Met pakkingen | Nee |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Met stootnok/-rand | Ja |
| Afgedopt | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| KIWA-keur | Nee |
| Gastec QA | Nee |
| KOMO-keur | Nee |
| artikelnummer | omschrijving | |
|---|---|---|
 |
6118178 | VSH SudoXPress RVS buis 1.4301 (AISI304) 76,1x2,0 |
|
6195079 | VSH SudoXPress RVS buis 1.4301 (AISI304) 76,1x2,0 handbundel |
 |
6192373 | VSH SudoXPress RVS buis 1.4401 (AISI316) 76,1x2,0 (l=6m) handbundel |
|
6117980 | VSH SudoXPress RVS buis 1.4401 (AISI316) 76,1x2,0 (l=6m) |
|
6118189 | VSH SudoXPress RVS buis 1.4301 (AISI304) 88,9x2,0 |
|
6195081 | VSH SudoXPress RVS buis 1.4301 (AISI304) 88,9x2,0 handbundel |
|
6192384 | VSH SudoXPress RVS buis 1.4401 (AISI316) 88,9x2,0 (l=6m) handbundel |
|
6117991 | VSH SudoXPress RVS buis 1.4401 (AISI316) 88,9x2,0 (l=6m) |
|
6118200 | VSH SudoXPress RVS buis 1.4301 (AISI304) 108x2,0 |
|
6195090 | VSH SudoXPress RVS buis 1.4301 (AISI304) 108x2,0 handbundel |
|
6192395 | VSH SudoXPress RVS buis 1.4401 (AISI316) 108x2,0 (l=6m) handbundel |
|
6118002 | VSH SudoXPress RVS buis 1.4401 (AISI316) 108x2,0 (l=6m) |
 |
6562921 | VSH SudoPress O-ring EPDM LBP 76,1 |
|
6562930 | VSH SudoPress O-ring EPDM LBP 88,9 |
|
6562941 | VSH SudoPress O-ring EPDM LBP 108 |
 |
6562963 | VSH SudoPress O-ring FPM LBP 76,1 |
|
6562974 | VSH SudoPress O-ring FPM LBP 88,9 |
|
6562985 | VSH SudoPress O-ring FPM LBP 108 |
 |
6341896 | Novopress adapter ZB221 |
 |
6341401 | Novopress ketting snap on M76,1 |
 |
6341412 | Novopress ketting snap on M88,9 |
 |
6341907 | Novopress adapter ZB222 |
 |
6341423 | Novopress ketting snap on M108 |
| artikelnummer | omschrijving | ||
|---|---|---|---|
|
6562921 | VSH SudoPress O-ring EPDM LBP 76,1 | 2 |
|
6562930 | VSH SudoPress O-ring EPDM LBP 88,9 | 2 |
|
6562941 | VSH SudoPress O-ring EPDM LBP 108 | 2 |
