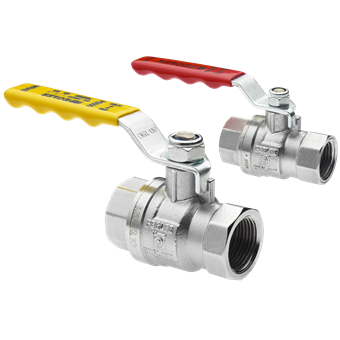

Apollo kogelafsluiter (2 x binnendraad)

Product Image for Apollo kogelafsluiter (2 x binnendraad)
Product Image for Apollo kogelafsluiter (2 x binnendraad)

groep: PB500PT

De PB500 afsluiter is een compacte, eenvoudig te bedienen, kogelafsluiter in het Apollo-assortiment en is ontworpen voor langdurig en probleemloos gebruik. Deze afsluiter is een ideale oplossing voor het afsluiten van leidingen voor vloeistoffen of gassen
  • pN25
  • volledige doorlaat
  • blow-out en vandalisme bestendige constructie
  • pTFE zittingen
read more
read less
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

drinkwater

drinkwater

verwarming

verwarming

koeling

koeling

stoom

stoom

perslucht

perslucht

lees meer
lees minder

segmenten

utiliteitsbouw

utiliteitsbouw

industrie

industrie

lees meer
lees minder

certificaten

WRAS

WRAS

lees meer
lees minder

artikelnummer

afmeting

afmetingen

gewicht

verpakking

gtin

artikelnummer

242022

afmeting

G3/8" (DN10) Cr rood

afmetingen

53x50x41 mm

gewicht

0,15 kg

verpakking

doos (10 st)

gtin

05022050461513

artikelnummer

242023

afmeting

G1/2" (DN15) Cr rood

afmetingen

60x59x41 mm

gewicht

0,22 kg

verpakking

doos (10 st)

gtin

05013866011443

artikelnummer

242024

afmeting

G3/4" (DN20) Cr rood

afmetingen

75x68x48 mm

gewicht

0,4 kg

verpakking

doos (10 st)

gtin

05013866011450

artikelnummer

242025

afmeting

G1" (DN25) Cr rood

afmetingen

85x154x56 mm

gewicht

0,6 kg

verpakking

doos (5 st)

gtin

05013866011467

artikelnummer

242026

afmeting

G1 1/4" (DN32) Cr rood

afmetingen

97x178x67 mm

gewicht

0,92 kg

verpakking

doos (5 st)

gtin

05013866011474

artikelnummer

242027

afmeting

G1 1/2" (DN40) Cr rood

afmetingen

119x185x79 mm

gewicht

1,32 kg

verpakking

doos (2 st)

gtin

05013866011481

artikelnummer

242028

afmeting

G2" (DN50) Cr rood

afmetingen

137x221x95 mm

gewicht

2,02 kg

verpakking

doos (2 st)

gtin

05013866011498

artikelnummer

242029

afmeting

G2 1/2" (DN65) Cr rood

afmetingen

158x260x118 mm

gewicht

3,89 kg

verpakking

zak (1 st)

gtin

05013866011504

artikelnummer

242030

afmeting

G3" (DN80) Cr rood

afmetingen

195x301x141 mm

gewicht

6,35 kg

verpakking

zak (1 st)

gtin

05013866011511

artikelnummer

242031

afmeting

G4" (DN100) Cr rood

afmetingen

224x356x173 mm

gewicht

10,49 kg

verpakking

zak (1 st)

gtin

05022050398222

artikelnummer

size

DN1

l1

z1

slw1

DN2

l2

z2

slw2

M1

M2

E

H

h2

Y

V

U

a

artikelnummer

242022

size

G3/8" (DN10) Cr rood

DN1

3/8" (DN10)

l1

24

z1

15

slw1

25

DN2

3/8" (DN10)

l2

24

z2

15

slw2

25

M1

9

M2

84

E

24

H

37

h2

18

Y

21

V

16

U

9

a

90

artikelnummer

242023

size

G1/2" (DN15) Cr rood

DN1

1/2" (DN15)

l1

30

z1

18

slw1

31

DN2

1/2" (DN15)

l2

30

z2

18

slw2

31

M1

10

M2

94

E

24

H

41

h2

18

Y

21

V

20

U

10

a

90

artikelnummer

242024

size

G3/4" (DN20) Cr rood

DN1

3/4" (DN20)

l1

34

z1

20

slw1

36

DN2

3/4" (DN20)

l2

34

z2

20

slw2

36

M1

10

M2

103

E

24

H

52

h2

18

Y

21

V

31

U

11

a

90

artikelnummer

242025

size

G1" (DN25) Cr rood

DN1

1" (DN25)

l1

40

z1

24

slw1

42

DN2

1" (DN25)

l2

40

z2

24

slw2

42

M1

10

M2

115

E

25

H

57

h2

19

Y

22

V

35

U

11

a

90

artikelnummer

242026

size

G1 1/4" (DN32) Cr rood

DN1

1 1/4" (DN32)

l1

48

z1

29

slw1

50

DN2

1 1/4" (DN32)

l2

48

z2

29

slw2

50

M1

11

M2

130

E

25

H

64

h2

19

Y

22

V

42

U

12

a

90

artikelnummer

242027

size

G1 1/2" (DN40) Cr rood

DN1

1 1/2" (DN40)

l1

50

z1

30

slw1

60

DN2

1 1/2" (DN40)

l2

50

z2

30

slw2

60

M1

11

M2

135

E

25

H

80

h2

20

Y

23

V

57

U

13

a

90

artikelnummer

242028

size

G2" (DN50) Cr rood

DN1

2" (DN50)

l1

62

z1

37

slw1

71

DN2

2" (DN50)

l2

62

z2

37

slw2

71

M1

12

M2

159

E

25

H

90

h2

20

Y

23

V

67

U

15

a

90

artikelnummer

242029

size

G2 1/2" (DN65) Cr rood

DN1

2 1/2" (DN65)

l1

75

z1

45

slw1

89

DN2

2 1/2" (DN65)

l2

75

z2

45

slw2

89

M1

13

M2

185

E

27

H

99

h2

21

Y

24

V

75

U

17

a

90

artikelnummer

242030

size

G3" (DN80) Cr rood

DN1

3" (DN80)

l1

89

z1

53

slw1

107

DN2

3" (DN80)

l2

89

z2

53

slw2

107

M1

14

M2

212

E

28

H

124

h2

22

Y

25

V

99

U

19

a

90

artikelnummer

242031

size

G4" (DN100) Cr rood

DN1

4" (DN100)

l1

107

z1

64

slw1

130

DN2

4" (DN100)

l2

107

z2

64

slw2

130

M1

15

M2

249

E

30

H

138

h2

24

Y

27

V

111

U

21

a

90

artikelnummer

size

h2

Y

V

U

a

242022

G3/8" (DN10) Cr rood

18

21

16

9

90

242023

G1/2" (DN15) Cr rood

18

21

20

10

90

242024

G3/4" (DN20) Cr rood

18

21

31

11

90

242025

G1" (DN25) Cr rood

19

22

35

11

90

242026

G1 1/4" (DN32) Cr rood

19

22

42

12

90

242027

G1 1/2" (DN40) Cr rood

20

23

57

13

90

242028

G2" (DN50) Cr rood

20

23

67

15

90

242029

G2 1/2" (DN65) Cr rood

21

24

75

17

90

242030

G3" (DN80) Cr rood

22

25

99

19

90

242031

G4" (DN100) Cr rood

24

27

111

21

90

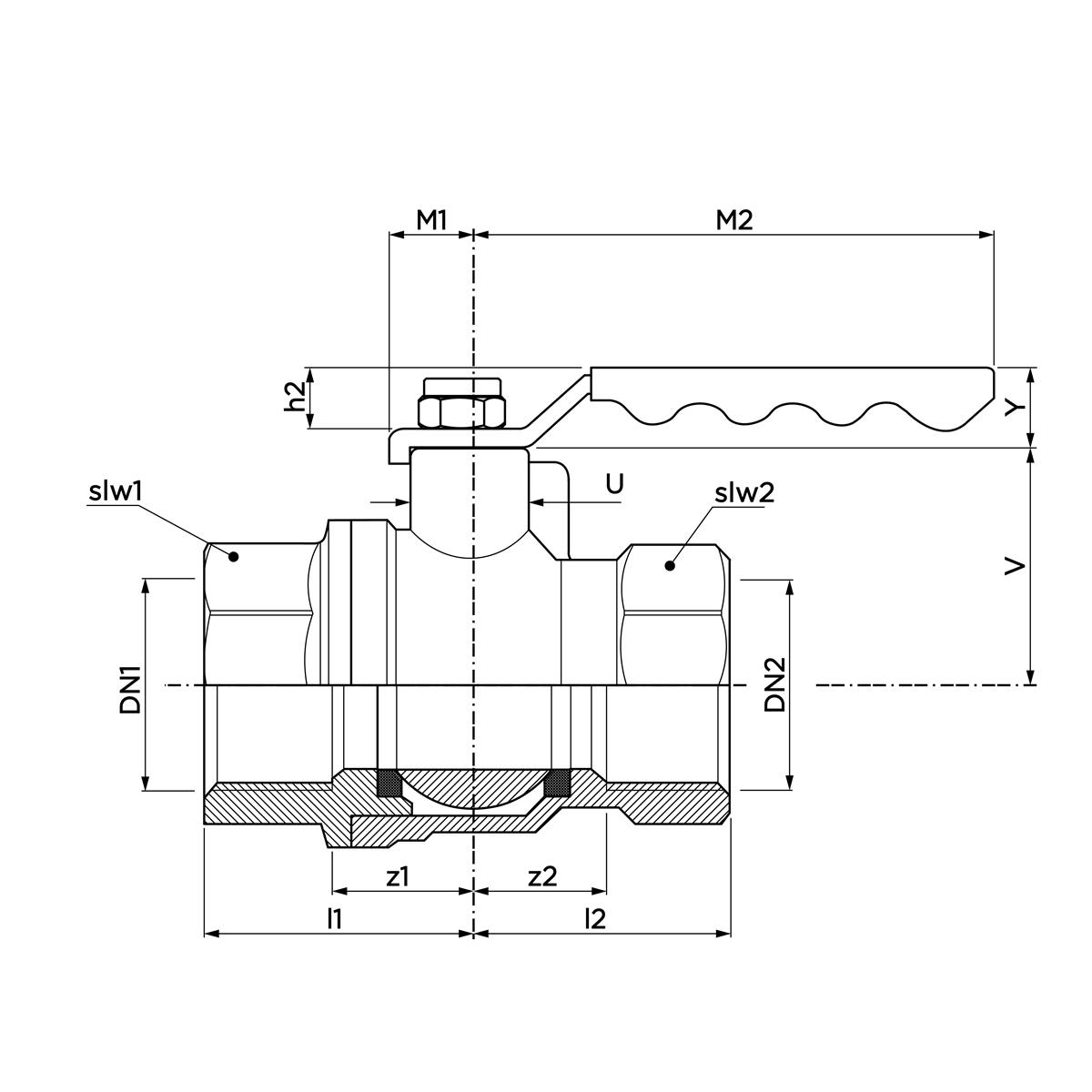

technical drawing for product

karakteristieken

kleur

chroom

materialen

messing (CW617N)

afwerking

verchroomd

producent

Aalberts integrated piping systems Ltd (Pegler)

vorm

recht (0º)

verbinding

G - binnendraad gas cilindrisch (BSPP)

druktrap product

PN 25

afdichting

FPM, PTFE

algemeen

productgroep

afsluiters (kogelafsluiter)

ETIM klasse

EC011343 Kogelafsluiter

intrastatnummer

84818081

merk

Pegler

serie

kogelafsluiter

type

PB500PT

UNSPS

40141607

image for Diagram

diagram | jpg

Diagram

image for PB500PT

afbeelding | png

PB500PT

image for PB500_Chromium_Plated_Brass_Full_Bore_Ball_Valve_Red_Lever_Handle_PN25

afbeelding | jpg

PB500_Chromium_Plated_Brass_Full_Bore_Ball_Valve_Red_Lever_Handle_PN25

certificaten | pdf

WRAS Certificate 1904014_PB Ball Valves

label

waarde

label

ETIM klasse

waarde

EC011343 Kogelafsluiter

label

Materiaal behuizing

waarde

Messing

label

Materiaalkwaliteit

waarde

CuZn40Pb2 (CW617N)

label

Oppervlaktebescherming behuizing

waarde

Verchroomd

label

Materiaal kogelafdichting

waarde

Polytetrafluorethyleen (PTFE)

label

Materiaal kogel

waarde

Messing

label

Oppervlaktebescherming kogel

waarde

Geen

label

Materiaal spindel

waarde

Messing

label

Materiaal spindelafdichting primair

waarde

Fluorelastomeer rubber (FPM/FKM)

label

Aansluiting 1

waarde

Binnendraad cilindrisch BSPP-G (ISO 228-1)

label

Met koppeling aansluiting 1

waarde

Nee

label

Aansluiting 2

waarde

Binnendraad cilindrisch BSPP-G (ISO 228-1)

label

Met koppeling aansluiting 2

waarde

Nee

label

Druktrap klasse

waarde

PN 25

label

Druktrap klasse flens

waarde

PN 25

label

Met aftapper

waarde

Nee

label

Met aftapmogelijkheid (aansluiting)

waarde

Nee

label

Met terugslagklep

waarde

Nee

label

Met filter

waarde

Nee

label

Met thermometer

waarde

Nee

label

Model

waarde

Recht

label

Met isolatieschaal

waarde

Nee

label

FM keur

waarde

Nee

label

UL-keur

waarde

Nee

label

ULC keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

Mediumtemperatuur (continu)

waarde

-10°C - 150°C

label

Mediumtemperatuur (continu) (imperial)

waarde

14°F - 302°F

label

Medisch schoon

waarde

Nee

label

Vetvrij

waarde

Nee

label

Bediening

waarde

Handgreep

label

Constructie huis

waarde

1-delig

label

Volle doorlaat

waarde

Ja

label

Hoek van de afsluiter

waarde

0°

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

KIWA-keur

waarde

Nee
