VSH Multicon S wartelstuk (schuif x binnendraad) verchroomd

groep: K3260

De VSH Multicon S K3260 is een wartelstuk verchroomd met een schuif- en binnendraad aansluiting. Met VSH Multicon S biedt Aalberts integrated piping systems een compleet kunststofleidingsysteem voor het aanleggen van cv-, gas-, drinkwater-, koel en olievrije persluchtinstallaties. VSH Multicon S voorziet in een compleet assortiment fittingen, kunststofleidingen, appendages en gereedschappen.

  • Geringe stromingsweerstand en geluid
  • Snelle en zekere montage
  • Duidelijke visuele controle (Leake Before Pressed)
  • Slanke schuifhulsfittingen uit ontzinkingsbestendig messing
  • Voorzien van alle relevante keuren

lees meer
lees minder
if the download did not start automatically, click here

PDF generation failed, please try again later

toepassingen

verwarming

verwarming

koeling

koeling

perslucht

perslucht

segmenten

utiliteitsbouw

utiliteitsbouw

certificaten

KIWA

KIWA

KOMO

KOMO

artikelnummer

size

d1

DN1

l1

z1

DN2

l2

z2

artikelnummer

0727364

size

14xM22 Ni

d1

14,0

DN1

DN10

l1

21

z1

8

DN2

DN15

l2

13

z2

8

artikelnummer

0721105

size

16xM22 Ni

d1

16,0

DN1

DN12

l1

20

z1

8

DN2

DN15

l2

13

z2

8

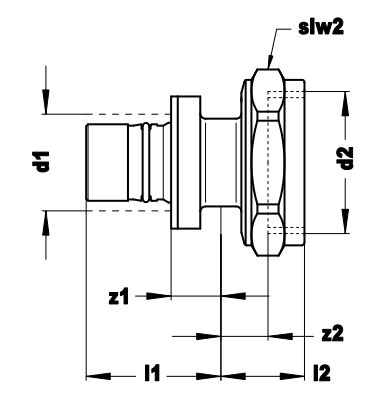

technical drawing for product

karakteristieken

kleur

zilver

materialen

messing

afwerking

vernikkeld

producent

Aalberts integrated piping systems B.V. (VSH)

vorm

recht, verloop

verbinding

schuif, M - binnendraad metrisch

afdichting

EPDM

algemeen

productgroep

fittingen (meerdelig)

ETIM klasse

EC003024 Fitting met 2 aansluitingen

intrastatnummer

74122000

merk

VSH

serie

Multicon S

type

K3260

SCIP

3495a54f-f25e-460e-99d9-1886db420b50

label

waarde

label

Materiaal aansluiting 1

waarde

Messing

label

Oppervlaktebescherming aansluiting 1

waarde

Vernikkeld

label

Materiaal aansluiting 2

waarde

Messing

label

Oppervlaktebescherming aansluiting 2

waarde

Vernikkeld

label

Vorm

waarde

Recht

label

Verlopend

waarde

Ja

label

Excentrisch

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Aansluiting 1

waarde

Schuifmof

label

Nom. diameter aansluiting 2

waarde

DN 15

label

Aansluiting 2

waarde

Binnendraad metrisch

label

Hoofdkleur fitting

waarde

Grijs

label

Druktrap klasse flens (PN)

waarde

PN 10

label

Materiaal afdichting

waarde

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

label

Met stootnok/-rand

waarde

Nee

label

Hoge treksterkte

waarde

Ja

label

Werkende lengte aansluiting 1

waarde

7,5mm

label

Werkende lengte aansluiting 1 (imperial)

waarde

0,3"

label

Lengte aansluiting 2

waarde

13mm

label

Lengte aansluiting 2 (imperial)

waarde

0,51"

label

Werkende lengte aansluiting 2

waarde

7,5mm

label

Werkende lengte aansluiting 2 (imperial)

waarde

0,3"

label

Max. werkdruk bij 20°C

waarde

10bar

label

Max. werkdruk bij 20°C (imperial)

waarde

145,04psi

label

Met pakkingen

waarde

Nee

label

Afgedopt

waarde

Nee

label

FM keur

waarde

Nee

label

LPCB keur

waarde

Nee

label

ULC keur

waarde

Nee

label

UL-keur

waarde

Nee

label

VdS keur

waarde

Nee

label

DVGW-keur voor gas

waarde

Nee

label

DVGW-keur voor water

waarde

Nee

label

Gecertificeerd volgens NF 545

waarde

Nee

label

KIWA-keur

waarde

Ja

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Ja

label

Gastec QA - KE 214 (H2)

waarde

Nee
