VSH Multicon S kniekoppeling 90° (schuif x buitendraad)

VSH Multicon S kniekoppeling 90° (schuif x buitendraad)

K3232

De VSH Multicon S K3232 is een 90° kniekoppeling met een schuif- en buitendraad aansluiting. Met VSH Multicon S biedt Aalberts integrated piping systems een compleet kunststofleidingsysteem voor het aanleggen van cv-, gas-, drinkwater-, koel en olievrije persluchtinstallaties. VSH Multicon S voorziet in een compleet assortiment fittingen, kunststofleidingen, appendages en gereedschappen.

  • Geringe stromingsweerstand en geluid
  • Snelle en zekere montage
  • Duidelijke visuele controle (Leake Before Pressed)
  • Slanke schuifhulsfittingen uit ontzinkingsbestendig messing
  • Voorzien van alle relevante keuren

toepassingen

drinkwater verwarming koeling perslucht

segmenten

gebouwinstallaties

certificaten

KIWA KOMO
artikelnummer afmeting gewicht afmetingen verpakking gtin
0727815 14xR1/2" 0,06 kg 45x38x22 mm zak (10 st) 08711985068849
0727826 16xR1/2" 0,06 kg 45x40x22 mm zak (10 st) 08711985068887

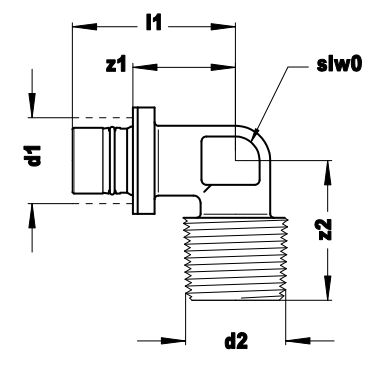

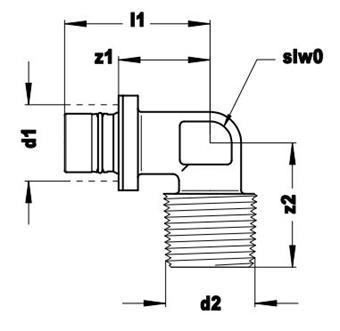

artikelnummer afmeting d1 l1 z1 DN1 d2 z2 DN2
0727815 14xR1/2" 14 (DN10) 34 21 DN10 (1/2" (DN15)) 28 1/2" (DN15)
0727826 16xR1/2" 16 (DN12) 34 21 DN12 (1/2" (DN15)) 29 1/2" (DN15)
zie hierboven voor de afbeelding met afmetingen
kleur messing
materialen messing
afwerking geen
producent 8711985000009
vorm knie, verloop (90º)
verbinding schuif, R - buitendraad gas conisch (BSPT)
afdichting EPDM
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 74122000
land van oorsprong Nederland
merk VSH
serie Multicon S
type K3232
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Messing
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Messing
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Bocht
Bochthoek 90°
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Schuifmof
Nom. diameter aansluiting 2 1/2" (15)
Aansluiting 2 Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Druktrap klasse flens PN 10
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Hoofdkleur fitting Messing
Hoge treksterkte Ja
Lengte 45mm
Werkende lengte aansluiting 1 21mm
Werkende lengte aansluiting 1 (imperial) 0,83"
Max. werkdruk bij 20°C 10bar
Max. werkdruk bij 20°C (imperial) 145,04psi
Met stootnok/-rand Nee
Afgedopt Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Ja

accessoires

artikelnummer omschrijving
0727309 Multicon S schuifhuls meerlagen 14
0727683 Multicon S schuifhuls meerlagen 14 Ni
0725001 Multicon S schuifhuls meerlagen 16
0727694 Multicon S schuifhuls PEX 16
0725362 Multicon S schuifhuls meerlagen 16 Ni
