VSH Multicon S kniekoppeling 90° (2 x schuif)

VSH Multicon S kniekoppeling 90° (2 x schuif)

K3230

De VSH Multicon S K3230 is een 90° kniekoppeling met 2 schuif aansluitingen. Met VSH Multicon S biedt Aalberts integrated piping systems een compleet kunststofleidingsysteem voor het aanleggen van cv-, gas-, drinkwater-, koel en olievrije persluchtinstallaties. VSH Multicon S voorziet in een compleet assortiment fittingen, kunststofleidingen, appendages en gereedschappen.

  • Geringe stromingsweerstand en geluid
  • Snelle en zekere montage
  • Duidelijke visuele controle (Leake Before Pressed)
  • Slanke schuifhulsfittingen uit ontzinkingsbestendig messing
  • Voorzien van alle relevante keuren

toepassingen

drinkwater verwarming koeling perslucht

segmenten

gebouwinstallaties

certificaten

KIWA KOMO
artikelnummer afmeting gewicht afmetingen verpakking gtin
0727144 14 0,06 kg 43x43x20 mm zak (10 st) 08711985069167
0726121 16 0,06 kg 45x45x22 mm zak (10 st) 08711985051872
0726101 20 0,1 kg 51x51x26 mm zak (10 st) 08711985051889
0726132 26 0,12 kg 62x62x31 mm zak (10 st) 08711985051902

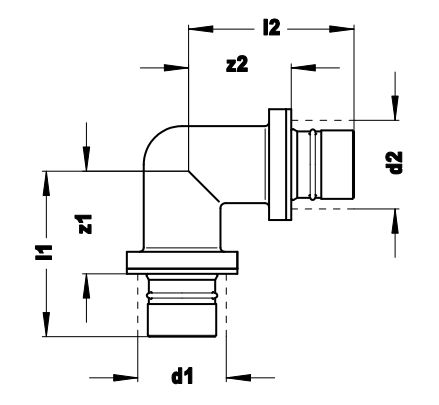

artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 DN2
0727144 14 14 (DN10) 34 21 DN10 14 (DN10) 34 21 DN10
0726121 16 16 (DN12) 34 21 DN12 16 (DN12) 34 22 DN12
0726101 20 20 (DN15) 38 22 DN15 20 (DN15) 38 22 DN15
0726132 26 26 (DN20) 46 25 DN20 26 (DN20) 46 25 DN20
zie hierboven voor de afbeelding met afmetingen
kleur messing
materialen messing
afwerking geen
producent 8711985000009
vorm knie (90º)
verbinding schuif
afdichting EPDM
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 74122000
land van oorsprong Nederland
merk VSH
serie Multicon S
type K3230
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Messing
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Messing
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Bocht
Bochthoek 90°
Verlopend Nee
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Schuifmof
Aansluiting 2 Schuifmof
Druktrap klasse flens PN 10
Materiaal afdichting Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Hoofdkleur fitting Messing
Hoge treksterkte Ja
Max. werkdruk bij 20°C 10bar
Max. werkdruk bij 20°C (imperial) 145,04psi
Met stootnok/-rand Nee
Afgedopt Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Ja
Gastec QA Nee
KOMO-keur Ja

accessoires

artikelnummer omschrijving
0725010 Multicon S schuifhuls meerlagen 20
0725001 Multicon S schuifhuls meerlagen 16
0727694 Multicon S schuifhuls PEX 16
0725362 Multicon S schuifhuls meerlagen 16 Ni
0725142 Multicon S schuifhuls meerlagen 26
0727309 Multicon S schuifhuls meerlagen 14
0727683 Multicon S schuifhuls meerlagen 14 Ni
