VSH Multicon S passeerkruisstuk (6 x schuif)

groep: K3201

De VSH Multicon S K3201 is een passeerkruisstuk met 6 schuif aansluitingen. Met VSH Multicon S biedt Aalberts integrated piping systems een compleet kunststofleidingsysteem voor het aanleggen van cv-, gas-, drinkwater-, koel en olievrije persluchtinstallaties. VSH Multicon S voorziet in een compleet assortiment fittingen, kunststofleidingen, appendages en gereedschappen.

  • Geringe stromingsweerstand en geluid
  • Snelle en zekere montage
  • Duidelijke visuele controle (Leake Before Pressed)
  • Slanke schuifhulsfittingen uit ontzinkingsbestendig messing
  • Voorzien van alle relevante keuren

lees meer
lees minder
als de download niet automatisch start, klik hier

PDF generatie is niet gelukt, probeer het later opnieuw

toepassingen

verwarming

verwarming

koeling

koeling

perslucht

perslucht

segmenten

utiliteitsbouw

utiliteitsbouw

certificaten

KIWA

KIWA

KOMO

KOMO

artikelnummer

size

d1

DN1

d2

DN2

d3

DN3

d4

DN4

d5

DN5

d6

DN6

artikelnummer

0789008

size

16

d1

16,0

DN1

DN12

d2

16,0

DN2

DN12

d3

16,0

DN3

DN12

d4

16,0

DN4

DN12

d5

16,0

DN5

DN12

d6

16,0

DN6

DN12

artikelnummer

0789041

size

16x16x20

d1

16,0

DN1

DN12

d2

16,0

DN2

DN12

d3

20,0

DN3

DN15

d4

16,0

DN4

DN12

d5

16,0

DN5

DN12

d6

20,0

DN6

DN15

artikelnummer

0789021

size

20

d1

20,0

DN1

DN15

d2

20,0

DN2

DN15

d3

20,0

DN3

DN15

d4

20,0

DN4

DN15

d5

20,0

DN5

DN15

d6

20,0

DN6

DN15

artikelnummer

0789019

size

20x16x16

d1

20,0

DN1

DN15

d2

16,0

DN2

DN12

d3

16,0

DN3

DN12

d4

20,0

DN4

DN15

d5

16,0

DN5

DN12

d6

16,0

DN6

DN12

artikelnummer

0789030

size

20x16x20

d1

20,0

DN1

DN15

d2

16,0

DN2

DN12

d3

20,0

DN3

DN15

d4

20,0

DN4

DN15

d5

16,0

DN5

DN12

d6

20,0

DN6

DN15

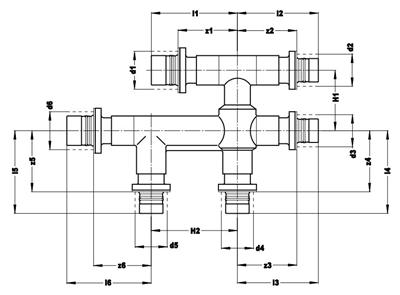

technical drawing for product

karakteristieken

kleur

messing

materialen

messing

afwerking

geen

vorm

kruisstuk, verloop

verbinding

schuif

afdichting

EPDM

algemeen

productgroep

fittingen

ETIM klasse

EC011717 Passeerstuk

intrastatnummer

74122000

merk

VSH

serie

Multicon S

type

K3201

SCIP

3495a54f-f25e-460e-99d9-1886db420b50

techniek

max. werkdruk

10 bar

min. mediumtemperatuur

-20 Ā°C

max. mediumtemperatuur

70 Ā°C

piek mediumtemperatuur

95 Ā°C

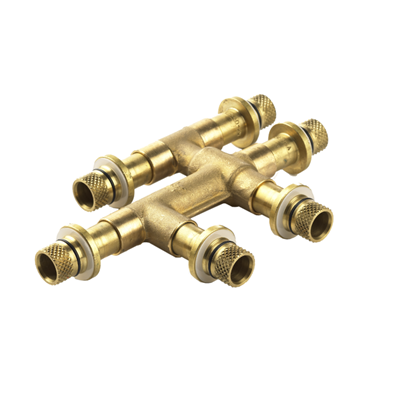

image for K3201

afbeelding | png

K3201

image for Diagram

diagram | jpg

Diagram

label

waarde

label

ETIM klasse

label

Materiaal

waarde

Messing

label

Oppervlaktebescherming

waarde

Onbehandeld

label

Oppervlaktebehandeling

waarde

Onbehandeld

label

Geschikt voor Ć©Ć©npijpsysteem

waarde

Nee

label

Geschikt voor tweepijpsysteem

waarde

Nee

label

Systeemgebonden

waarde

Ja

label

Aansluiting 1

waarde

Schuifmof

label

Aansluiting 2

waarde

Schuifmof

label

Aansluiting 3

waarde

Schuifmof

label

KIWA-keur

waarde

Ja

label

Gastec QA

waarde

Nee

label

KOMO-keur

waarde

Ja
