VSH Multicon S Gas muurplaat 90° (schuif x binnendraad)

VSH Multicon S Gas muurplaat 90° (schuif x binnendraad)

group: G3250

De VSH Multicon S Gas G3250 is een 90º muurplaat met een schuif- en binnendraad aansluiting, geschikt voor gas. Met VSH Multicon S biedt Aalberts integrated piping systems een compleet kunststofleidingsysteem voor het aanleggen van cv-, gas-, drinkwater-, koel en olievrije persluchtinstallaties. VSH Multicon S voorziet in een compleet assortiment fittingen, kunststofleidingen, appendages en gereedschappen.

  • Geringe stromingsweerstand en geluid
  • Snelle en zekere montage
  • Duidelijke visuele controle (Leake Before Pressed)
  • Slanke schuifhulsfittingen uit ontzinkingsbestendig messing
  • Voorzien van alle relevante keuren

toepassingen

aardgas

aardgas

laat alles zien
laat minder zien

segmenten

gebouwinstallaties

gebouwinstallaties

laat alles zien
laat minder zien

certificaten

GASTEC

GASTEC

laat alles zien
laat minder zien
artikelnummer afmeting gewicht afmetingen verpakking gtin
0796642 16xR1/2" 0,1 kg 55x34x40 mm zak (10 st) 08711985082494
artikelnummer afmeting d1 DN1 l1 z1 DN2 l2 z2
0796642 16xR1/2" 16,0 DN12 36 24 1/2" (DN15) 22 7

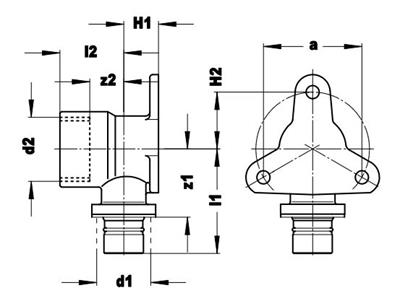

drawing for product
kleur messing
materialen messing
afwerking geen
producent Aalberts integrated piping systems B.V. (VSH)
vorm muurplaat
verbinding schuif, Rp - binnendraad cilindrisch (BSPT)
afdichting NBR (Nitrilrubber)
productgroep fittingen
ETIM klasse EC003099 Muurplaat
intrastatnummer 74122000
merk VSH
serie Multicon S Gas
type G3250
label waarde
ETIM klasse EC003099 Muurplaat
Materiaal behuizing Messing
Oppervlaktebescherming Geen (onbehandeld)
Vorm Haaks
Systeemgebonden Ja
Nom. diameter aansluiting 1 DN 12
Uitwendige buisdiameter aansluiting 1 16mm
Uitwendige buisdiameter aansluiting 1 (imperial) 0,63"
Nom. diameter aansluiting 2 1/2" (15)
Aansluiting Schuif
Draadmaat kraanaansluiting 1/2"
Lengte aansluiting 1 36mm
Lengte aansluiting 1 (imperial) 1,42"
Werkende lengte aansluiting 1 23,5mm
Werkende lengte aansluiting 1 (imperial) 0,93"
Lengte aansluiting 2 22mm
Lengte aansluiting 2 (imperial) 0,87"
Werkende lengte aansluiting 2 7mm
Werkende lengte aansluiting 2 (imperial) 0,28"
Lengte vanaf muurplaat 40mm
Mediumtemperatuur (continu) °C - 70°C
Mediumtemperatuur (continu) (imperial) °F - 158°F
Max. werkdruk bij 20°C 0,5bar
Max. werkdruk bij 20°C (imperial) 7,25psi
Met beschermkap Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
Gastec QA Ja
KOMO-keur Nee
Gastec QA - KE 214 (H2) Nee

accessoires

artikelnummer omschrijving
0725001 Multicon S schuifhuls meerlagen 16
0727694 Multicon S schuifhuls PEX 16
0725362 Multicon S schuifhuls meerlagen 16 Ni
