VSH Multicon S Gas overgang (schuif x binnendraad)

VSH Multicon S Gas overgang (schuif x binnendraad)

G3222

De VSH Multicon S Gas G3222 is een rechte overgangskoppeling met een schuif- en een binnendraad aansluiting, geschikt voor gas. Met VSH Multicon S biedt Aalberts integrated piping systems een compleet kunststofleidingsysteem voor het aanleggen van cv-, gas-, drinkwater-, koel en olievrije persluchtinstallaties. VSH Multicon S voorziet in een compleet assortiment fittingen, kunststofleidingen, appendages en gereedschappen.

  • Geringe stromingsweerstand en geluid
  • Snelle en zekere montage
  • Duidelijke visuele controle (Leake Before Pressed)
  • Slanke schuifhulsfittingen uit ontzinkingsbestendig messing
  • Voorzien van alle relevante keuren

toepassingen

aardgas

segmenten

gebouwinstallaties

certificaten

GASTEC
artikelnummer afmeting gewicht afmetingen verpakking gtin RSK
0796477 16xRp1/2" 0,07 kg 44x31x31 mm zak (10 st) 08711985082258
0796488 20xRp1/2" 0,09 kg 45x32x32 mm zak (10 st) 08711985082272

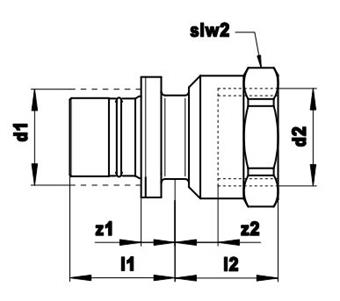

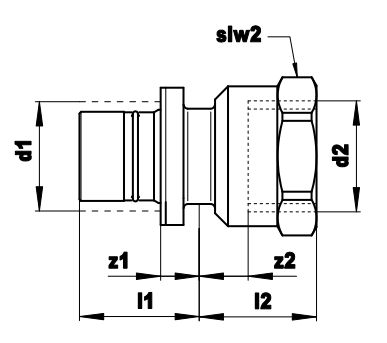

artikelnummer afmeting d1 l1 z1 DN1 d2 l2 z2 DN2
0796477 16xRp1/2" 16 (DN12) 20 8 DN12 (1/2" (DN15)) 24 9 1/2" (DN15)
0796488 20xRp1/2" 20 (DN15) 23 8 DN15 (1/2" (DN15)) 24 9 1/2" (DN15)
zie hierboven voor de afbeelding met afmetingen
kleur messing
materialen messing
afwerking geen
producent 8711985000009
vorm recht, verloop
verbinding schuif, Rp - binnendraad cilindrisch (BSPT)
afdichting NBR (Nitrilrubber)
productgroep fittingen
ETIM klasse EC003024 Fitting met 2 aansluitingen
intrastatnummer 74122000
land van oorsprong Nederland
merk VSH
serie Multicon S Gas
type G3222
label waarde
ETIM klasse EC003024 Fitting met 2 aansluitingen
Materiaal aansluiting 1 Messing
Oppervlaktebescherming aansluiting 1 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 1 Geen (onbehandeld)
Materiaal aansluiting 2 Messing
Oppervlaktebescherming aansluiting 2 Geen (onbehandeld)
Oppervlaktebehandeling aansluiting 2 Geen (onbehandeld)
Vorm Recht
Excentrisch Nee
Systeemgebonden Ja
Aansluiting 1 Schuifmof
Nom. diameter aansluiting 2 1/2" (15)
Aansluiting 2 Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Materiaal afdichting NBR (Nitril Butadieen Rubber)
Hoofdkleur fitting Messing
Hoge treksterkte Ja
Werkende lengte aansluiting 1 7,5mm
Werkende lengte aansluiting 1 (imperial) 0,3"
Lengte aansluiting 2 24mm
Lengte aansluiting 2 (imperial) 0,94"
Werkende lengte aansluiting 2 9mm
Werkende lengte aansluiting 2 (imperial) 0,35"
Max. werkdruk bij 20°C 0,5bar
Max. werkdruk bij 20°C (imperial) 7,25psi
Met stootnok/-rand Nee
Afgedopt Nee
FM keur Nee
LPCB keur Nee
ULC keur Nee
UL-keur Nee
VdS keur Nee
DVGW-keur voor gas Nee
DVGW-keur voor water Nee
KIWA-keur Nee
Gastec QA Ja
KOMO-keur Nee

accessoires

artikelnummer omschrijving
0725001 Multicon S schuifhuls meerlagen 16
0727694 Multicon S schuifhuls PEX 16
0725362 Multicon S schuifhuls meerlagen 16 Ni
0725010 Multicon S schuifhuls meerlagen 20
