group: G1214

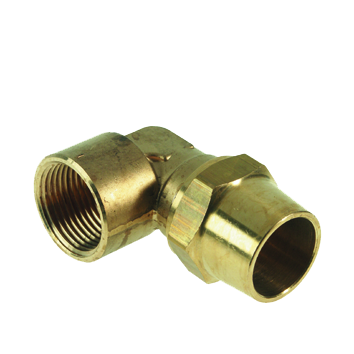

De VSH Super G1214 is een 90° kniekoppeling met een knel en een binnendraad aansluiting. Dit is een speciale Gas koppeling, specifiek voor België. VSH Super biedt een groot assortiment fittingen voor elke toepassing, ontworpen voor optimaal installatie gemak. Eenvoudige installatie en hoge kwaliteit zijn de topprioriteiten van het VSH Super-assortiment.
aardgas
waterstof (H2)
gebouwinstallaties
industrie
ARGB-KVBG
GASTEC
Gastec-H2-ready
| artikelnummer | afmeting | gewicht | afmetingen | verpakking | gtin |
|---|---|---|---|---|---|
| 0879142 | 12xRp1/2" | 0,09 kg | 48x25x25 mm | zak (25 st) | 08711985147742 |
| 0879560 | 15xRp1/2" | 0,1 kg | 51x28x28 mm | zak (10 st) | 08711985148268 |
| 0876656 | 18xRp1/2" | 0,13 kg | 55x32x32 mm | zak (25 st) | 08711985147186 |
| 0879571 | 22xRp3/4" | 0,18 kg | 62x38x38 mm | zak (5 st) | 08711985148282 |
| 0879582 | 22xRp1" | 0,21 kg | 66x38x38 mm | zak (10 st) | 08711985148305 |
| 0879043 | 28xRp1" | 0,27 kg | 68x46x46 mm | zak (5 st) | 08711985147667 |
| artikelnummer | afmeting | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0879142 | 12xRp1/2" | 12,0 | DN10 | 43 | 16 | 21 | 21,3 | 1/2" (DN15) | 28 | 13 | 14 |
| 0879560 | 15xRp1/2" | 15,0 | DN12 | 46 | 15 | 24 | 21,3 | 1/2" (DN15) | 23 | 14 | 17 |
| 0876656 | 18xRp1/2" | 18,0 | DN15 | 50 | 15 | 27 | 21,3 | 1/2" (DN15) | 29 | 14 | 22 |
| 0879571 | 22xRp3/4" | 22,0 | DN20 | 56 | 18 | 32 | 26,9 | 3/4" (DN20) | 33 | 16 | 24 |
| 0879582 | 22xRp1" | 22,0 | DN20 | 59 | 21 | 32 | 33,7 | 1" (DN25) | 38 | 19 | 24 |
| 0879043 | 28xRp1" | 28,0 | DN25 | 63 | 21 | 39 | 33,7 | 1" (DN25) | 34 | 15 | 30 |
| kleur | messing |
|---|---|
| materialen | messing (CW617N) |
| afwerking | geen |
| producent | Aalberts integrated piping systems B.V. (VSH) |
| vorm | knie, verloop (90º) |
| verbinding | knel, Rp - binnendraad cilindrisch (BSPT) |
| afdichting | Messing |
| productgroep | fittingen |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| intrastatnummer | 74122000 |
| merk | VSH |
| serie | Super Gas België |
| type | G1214 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD VSH Super Brass Environmental Product Declaration |
download | |
 G1214 afbeelding |
png | download |
MSDS_VSH_Super data sheet |
download | |
VSH Super Gas 12-28mm ARGB-KVBG certificaten |
download | |
VSH Super Gas GASTEC QA 10-54mm certificaten |
download | |
VSH Super Gas instructions installatie- & onderhoudsdocument |
download | |
VSH Super Gastec H2 certificaten |
download | |
VSH_Super_Knel_instructie_NL installatie- & onderhoudsdocument |
download | |
 Diagram diagram |
png | download |
| label | waarde |
|---|---|
| ETIM klasse | EC003024 Fitting met 2 aansluitingen |
| Materiaal aansluiting 1 | Messing |
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Materiaal aansluiting 2 | Messing |
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Vorm | Bocht |
| Uitvoering | 1-delig |
| Bochthoek | 90° |
| Excentrisch | Nee |
| Systeemgebonden | Ja |
| Aansluiting 1 | Knelring |
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Hoofdkleur fitting | Messing |
| Materiaal afdichting | Messing |
| Met stootnok/-rand | Ja |
| Hoge treksterkte | Ja |
| Mediumtemperatuur (continu) | -20°C - 60°C |
| Mediumtemperatuur (continu) (imperial) | -4°F - 140°F |
| Met pakkingen | Nee |
| Afgedopt | Nee |
| Met aansluitingsindicator | Nee |
| Met ontluchter | Nee |
| FM keur | Nee |
| LPCB keur | Nee |
| ULC keur | Nee |
| UL-keur | Nee |
| VdS keur | Nee |
| DVGW-keur voor gas | Nee |
| DVGW-keur voor water | Nee |
| Gecertificeerd volgens NF 545 | Nee |
| KIWA-keur | Nee |
| KOMO-keur | Nee |
